Сообщение johni » 21 мар 2020, 09:08

Предлагаю завести тему, своего рода варианты решений на возникшие вопросы по дооснащению электрооборудования каравана. Выкладываем (если не жалко) схемы, подводные камни, описание и если нужны прошивки. Последнее на усмотрение автора по понятным причинам. Но будьте готовы поделиться с собратьями. И ещё, нужна ли такая тема?
Аватара пользователя
johni

Сообщения: 233
Зарегистрирован: 26 май 2019, 08:02
Откуда: Таруса
Техника: Mitsubishi Outlander + Burstner LUX
Имя: Руслан

Re: HandMade

Сообщение Андрейка » 21 мар 2020, 16:23

johni писал(а):И ещё, нужна ли такая тема?

Конечно нужна! :)
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 4997
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Chevrolet Captiva LT и Hobby 495 FUe Excellent
Имя: Андрей

Re: HandMade

Сообщение Павел-1 » 21 мар 2020, 18:11

Если наши электронщики будут говорить на понятном языке, то вообще будет супер!!! :good:
ЛЮБЛЮ ЖИТЬ!!!
Аватара пользователя
Павел-1

Сообщения: 331
Зарегистрирован: 05 мар 2015, 20:01
Откуда: Донецк
Техника: GMC Невядов 126N и три СКИФа
Имя: Павел

Re: HandMade

Сообщение mid_e34 » 22 мар 2020, 11:57

У меня есть своя схема системного блока на базе релейной автоматики. Поддерживает автопереключение источника тока по приоритету - 220в-Тягач-АКБ. Собрал его уже на втором прицепе - нареканий нет. Требуется БП 220-12в - рассчитанный по вашей мощности потребителей 12в и ЗУ 220в+инвертор на 200вт для него же. ЗУ выбрано такое, т.к. оно недорогое и позволяет заряжать все батареи. Оно же заряжает и от 220в прямо в караване.
Понятно, что заряд от тягача идет через инвертор. БОльше инвертор ни к чему не подключен.
Также есть схема и скетч для уровня воды в баке+контроль переполнения бака сточных вод. Если все это представляет интерес, то готов выложить в облако и дать ссылку. Еще делал таймер полива для теплицы - с часами реального времени и питания от СК. Кратко - задается время срабатывания, сколько раз за сутки и длительность работы помпы с контролем пустого бака. Таймер можно использовать как точные часы))) и, например, для работы вентиляции, печки и на что фантазии хватит)
Аватара пользователя
mid_e34

Сообщения: 51
Зарегистрирован: 25 фев 2019, 20:36
Откуда: СПб
Техника: Ford Kuga2+Avondale Dart 380-2
Имя: Михаил

Re: HandMade

Сообщение johni » 22 мар 2020, 15:47

Попробую задать вектор теме. Простого описания не достаточно.
На примере переделки телевизора Телефункин с питания 220в на 12в.
Вложения

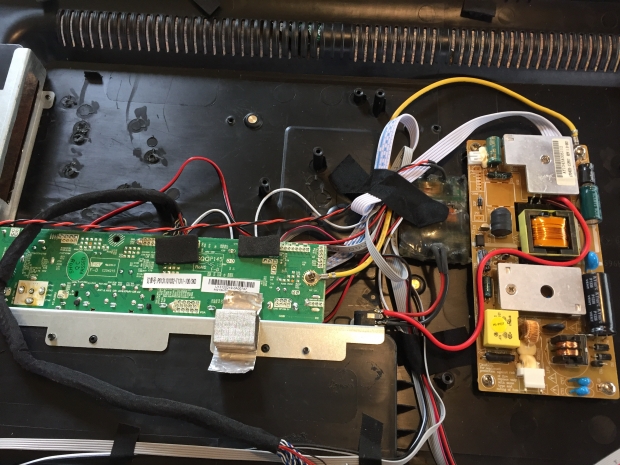

Нам нужен блок питания, а именно выход "~12в" из трансформатора.

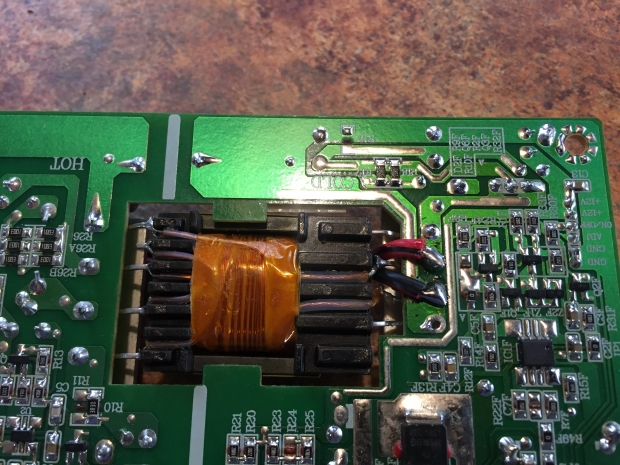

Отпаиваем ножки силового трансформатора

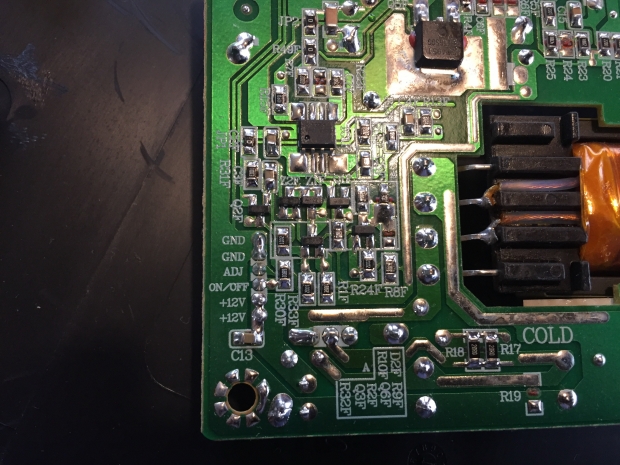

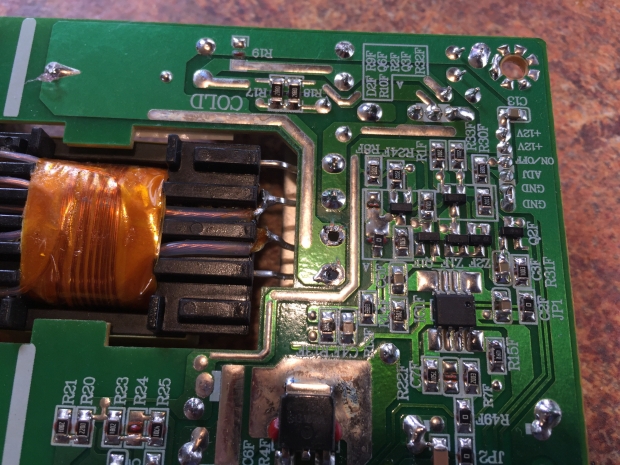

Достаточно отпаять один из выводов трансформатора

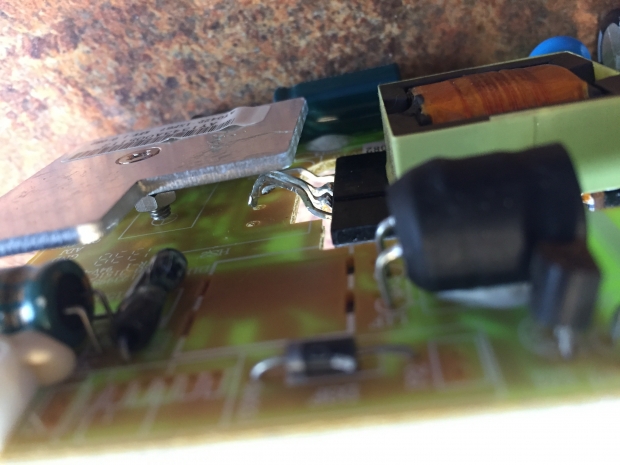

Подпаиваем провода в место обмотки трансформатора

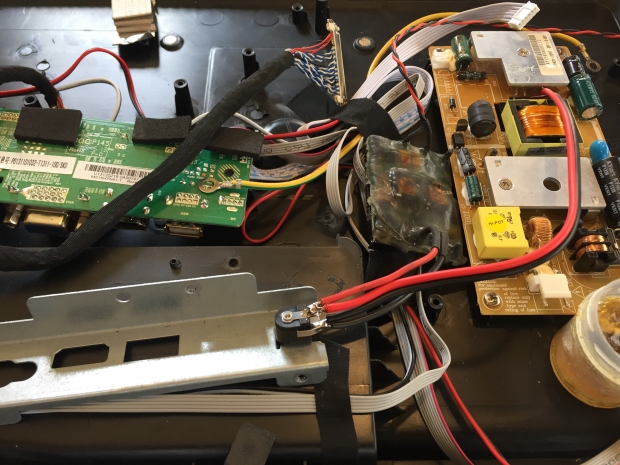

Вместо провода питания встаёт разьём питания
Собираем

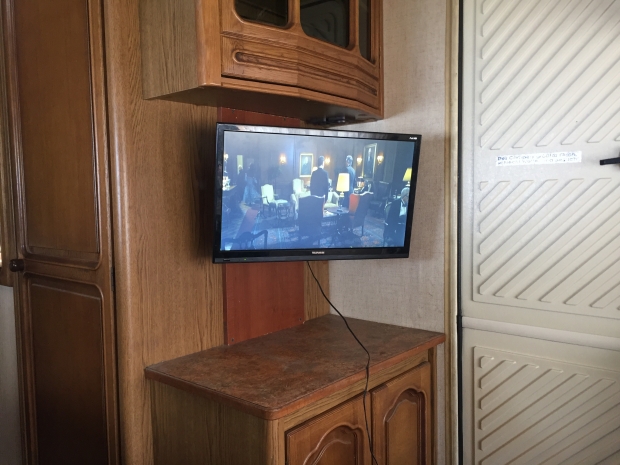

Готово
Аватара пользователя
johni

Сообщения: 233
Зарегистрирован: 26 май 2019, 08:02
Откуда: Таруса
Техника: Mitsubishi Outlander + Burstner LUX
Имя: Руслан

Re: HandMade

Сообщение Сергеич » 23 мар 2020, 11:46

Огонь!
Говорила мне мама, - учи, сынок, физику :shock: :D :D :D
Нет на свете более непобедимой силы, чем идея, время которой пришло! В. Гюго
Аватара пользователя
Сергеич

Сообщения: 335
Зарегистрирован: 17 ноя 2017, 18:19
Откуда: Омская обл.
Техника: Ford Econoline, караван LMC 420P
Имя: Кирилл

Re: HandMade

Сообщение Abuna » 24 мар 2020, 07:23

mid_e34 писал(а): скетч... питания от СК...


Михаил, просили же - по русски!

А систему полива - давайте поподробнее, очень нужная тема.

(исходите из того, что вообще никто не понимает вообще никаких специальных терминов, аббревиатур и сленга-новояза)
Аватара пользователя
Abuna
Модератор

Сообщения: 1036
Зарегистрирован: 10 апр 2015, 17:20
Откуда: Мценск Орловской обл,София Болгария +7 903 883 33 33
Техника: Автодом Challenger
Имя: Владимир

Re: HandMade

Сообщение johni » 24 мар 2020, 09:52

Abuna писал(а):А систему полива - давайте поподробнее, очень нужная тема.

Согласен, намечается ремонт теплицы. За одно и модернизировать.
Аватара пользователя
johni

Сообщения: 233
Зарегистрирован: 26 май 2019, 08:02
Откуда: Таруса
Техника: Mitsubishi Outlander + Burstner LUX
Имя: Руслан

Re: HandMade

Сообщение mid_e34 » 24 мар 2020, 13:08

Хорошо. Пока только фотка из планшетки. А все материалы в домашнем ПК. Хотя, думаю, рановато выкладывать- она ещё не смонтирована - в смысле - в самой теплице не установлена. До неё пробовал капельную системы и насадку с таймером на водопровод- обе не понравились, поэтому решил свою собрать. Но! У меня всегда дома довольно много компонентов из Электроники и плат на базе ардуино-клонов. Очень уж удобная и недорогая штука и стоит всего 200₽. Кроме ардуины- миниплата с часами реального времени с батарейкой - можно самому собрать или готовую купить - копейки стоит. Докупал только бокс с прозрачной крышкой и кнопки - снизу которые.
Вложения
Аватара пользователя
mid_e34

Сообщения: 51
Зарегистрирован: 25 фев 2019, 20:36
Откуда: СПб
Техника: Ford Kuga2+Avondale Dart 380-2
Имя: Михаил

Re: HandMade

Сообщение mid_e34 » 24 мар 2020, 13:23

Abuna писал(а):
mid_e34 писал(а): скетч... питания от СК...


Михаил, просили же - по русски!

А систему полива - давайте поподробнее, очень нужная тема.

(исходите из того, что вообще никто не понимает вообще никаких специальных терминов, аббревиатур и сленга-новояза)

Согласен, сам не люблю. Все будет.
Скетч - программа для загрузки в контролёр. СК - солнечный контролёр
Аватара пользователя
mid_e34

Сообщения: 51
Зарегистрирован: 25 фев 2019, 20:36
Откуда: СПб
Техника: Ford Kuga2+Avondale Dart 380-2
Имя: Михаил

Re: HandMade

Сообщение mid_e34 » 24 мар 2020, 13:28

Насчёт передели телеков и мониторов - у китайцев есть платы(около 1тр) - т. н. скалер. Она позволяет оживить любой телек - монитор с живой матрицей. Бывают такие платы и со встроенным цифровым тюнеров+ тогда из убитого монитора можно телек сделать.
Аватара пользователя
mid_e34

Сообщения: 51
Зарегистрирован: 25 фев 2019, 20:36
Откуда: СПб
Техника: Ford Kuga2+Avondale Dart 380-2
Имя: Михаил

Re: HandMade

Сообщение mid_e34 » 24 мар 2020, 13:34

Сергеич писал(а):Огонь!
Говорила мне мама, - учи, сынок, физику :shock: :D :D :D

Мне в детстве дядя на др подарил конструктор- «Электротехника в 200х опытах». Это был просто убийца детского времени. Ни один гаджет не сравнится.
Аватара пользователя
mid_e34

Сообщения: 51
Зарегистрирован: 25 фев 2019, 20:36
Откуда: СПб
Техника: Ford Kuga2+Avondale Dart 380-2
Имя: Михаил
