Установка кулеров(охладителей) для холодильника своими рукам

Установка кулеров(охладителей) для холодильника своими рукам

Сообщение Grani111 » 08 авг 2016, 20:53

Делимся своими доработками,штатно холодильник при нашей жаре сдыхает :mrgreen:
А вообщем сегодня сделал сам охладитель из китайского термостата(ДТКБ 46 нынче дорого и ждать 2 недели) и пары 80 мм компьютерных кулеров.Провозился пол дня...(мог бы и быстрее :drinks: ).Цена вопроса 800р термостат и 630р+420р(второй за 420 спалил блин :wall: ) пара вентиляторов.Провод,уголок,саморезы и пайка не в счёт :D :D :D .Фото выложу попозже.
"Надо стараться все делать хорошо: плохо оно само получится."А.Миронов
Аватара пользователя
Grani111
Модератор

Сообщения: 3509
Зарегистрирован: 18 фев 2015, 11:52
Откуда: Батайск, Ростовская область
Техника: HYMER CL 642 2007г.
Имя: Александр

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grani111 » 08 авг 2016, 23:26

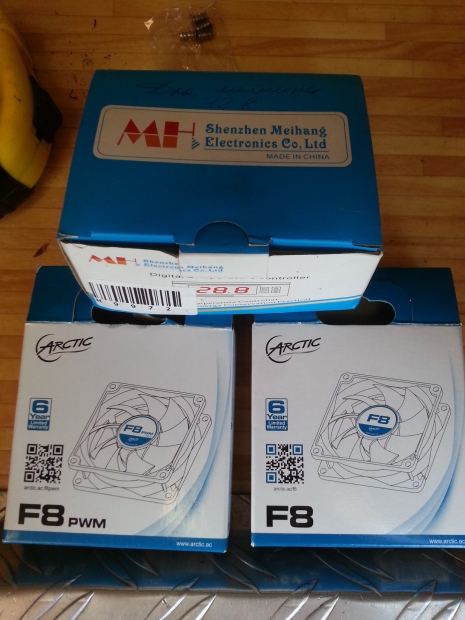

Собственно агрегаты(Китай рулит :lol: :lol: :lol: :lol: )

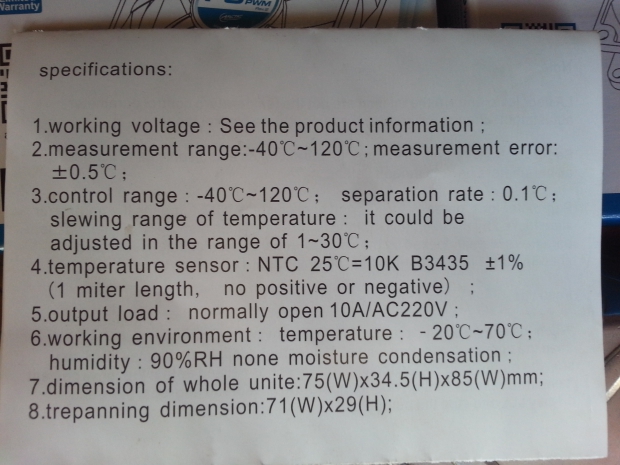

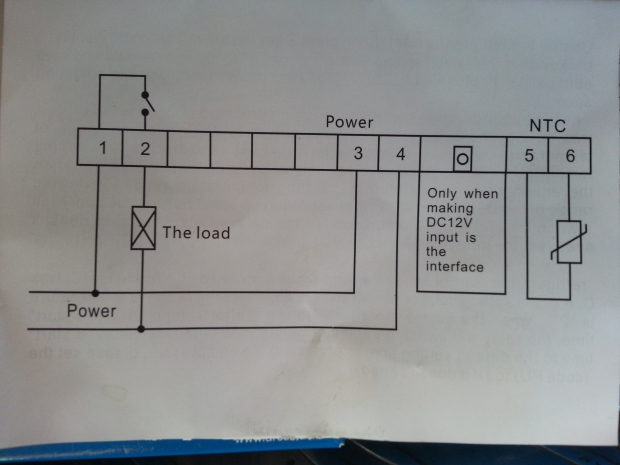

Схемы,тех даты и инструкция


Внешний вид термостата

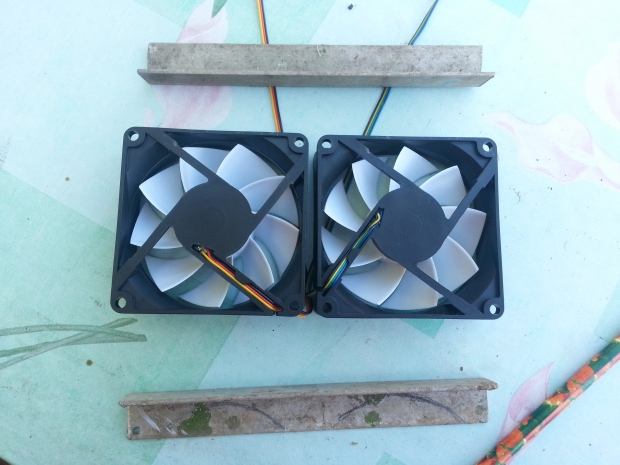

Уголок понабился только один

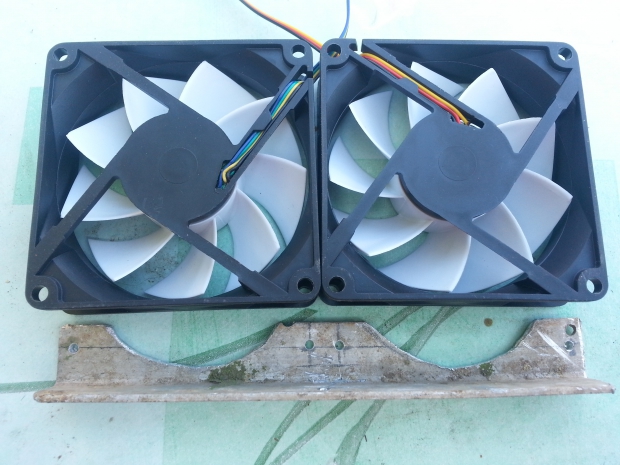

Доработка уголка-диффузора по кулеры(болгарка и напильник)

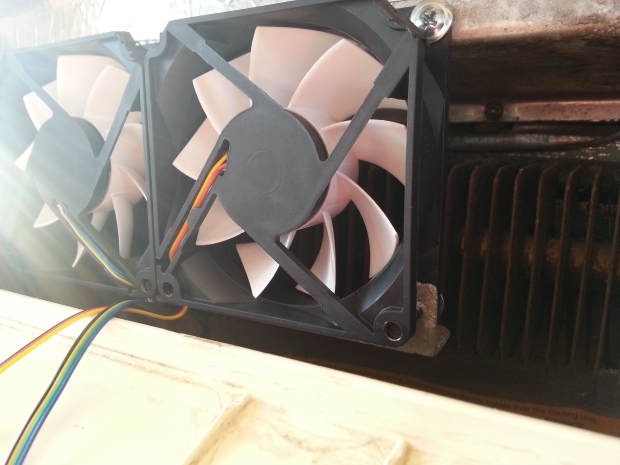

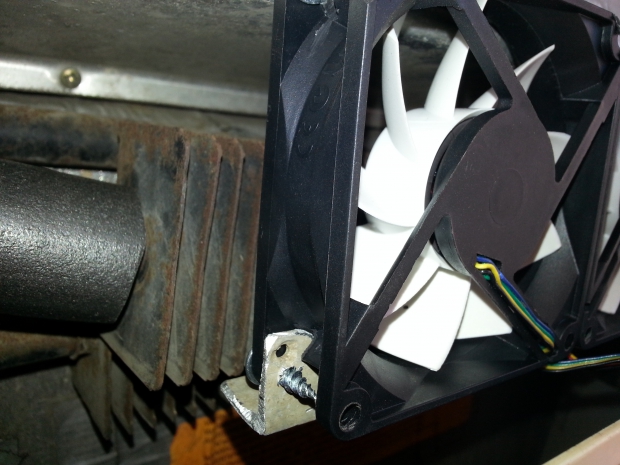

Рабочее положение охладителей

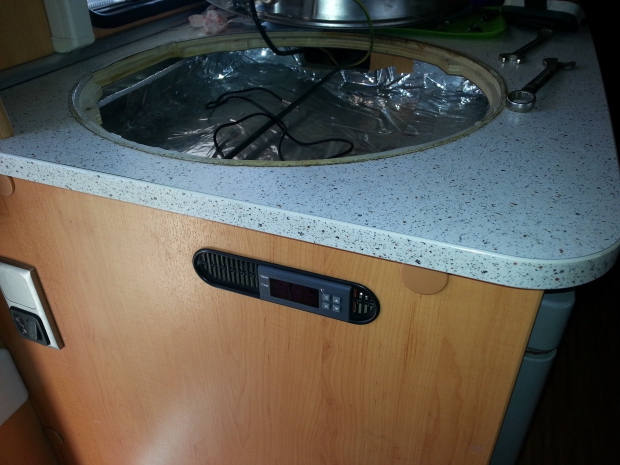

Место установки термостата

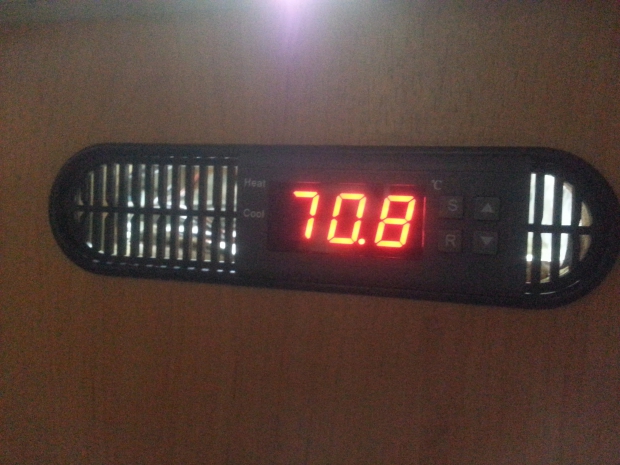

Температура в самой высшей точке трубы,перед радиаторами(была 91)

Вот в принципе и всё.Дальше регулировка...методом тыка :rofl: :rofl: :rofl: :rofl:
"Надо стараться все делать хорошо: плохо оно само получится."А.Миронов
Аватара пользователя
Grani111
Модератор

Сообщения: 3509
Зарегистрирован: 18 фев 2015, 11:52
Откуда: Батайск, Ростовская область
Техника: HYMER CL 642 2007г.
Имя: Александр

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Анатольевич » 08 авг 2016, 23:31

Молодец !!!! Завтра свои творения сфоткаю... :?
Аватара пользователя
Анатольевич

Сообщения: 11231
Зарегистрирован: 18 фев 2015, 21:55
Откуда: Замкадышь .
Техника: Додж Спринтер 3500
Имя: Сергей

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение dizelcdi » 09 авг 2016, 09:51

а я все думал куда приткнуть свои два термостата!!!! :)
Действие должно догонять мысль. Худо будет, если перегонит!!! :pardon:
Аватара пользователя
dizelcdi

Сообщения: 869
Зарегистрирован: 21 фев 2015, 14:20
Откуда: Ставропольский край
Техника: Polar-520
Имя: Виктор

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Анатольевич » 10 авг 2016, 01:31

Я вот такие ставлю..






Аватара пользователя
Анатольевич

Сообщения: 11231
Зарегистрирован: 18 фев 2015, 21:55
Откуда: Замкадышь .
Техника: Додж Спринтер 3500
Имя: Сергей

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grani111 » 13 авг 2016, 16:10

Коллеги,кто игрался с температурой на верхней трубке охладителя?Делал диапазон от 40*С до 90*С(максимум без кулеров была 93*С),по моим ощущениям работает наиболее производительно в районе 75-80*С.На ходу температура трубки опускается до 45-50*С.Какие будут размышления на эту тему?
"Надо стараться все делать хорошо: плохо оно само получится."А.Миронов
Аватара пользователя
Grani111
Модератор

Сообщения: 3509
Зарегистрирован: 18 фев 2015, 11:52
Откуда: Батайск, Ростовская область
Техника: HYMER CL 642 2007г.
Имя: Александр

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Гоша999 » 13 авг 2016, 19:26

Поставил датчик на 50 градусов, думаю, что чем холоднее тем лучше и 75-80 наверное иллюзия..
Гоша999

Сообщения: 69
Зарегистрирован: 22 июн 2016, 23:12
Техника: Tabbert Diadem 490
Имя: Игорь

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grani111 » 13 авг 2016, 20:17

Гоша999 писал(а):Поставил датчик на 50 градусов, думаю, что чем холоднее тем лучше и 75-80 наверное иллюзия..

А для чего тогда горелка и нагревательный элемент,если можно ничего не греть?Газовая форсунка забита и холодильник уже не работает ...или не так????
"Надо стараться все делать хорошо: плохо оно само получится."А.Миронов
Аватара пользователя
Grani111
Модератор

Сообщения: 3509
Зарегистрирован: 18 фев 2015, 11:52
Откуда: Батайск, Ростовская область
Техника: HYMER CL 642 2007г.
Имя: Александр

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grani111 » 13 авг 2016, 20:26

Гоша999 писал(а):Поставил датчик на 50 градусов

А датчик стоит прям на трубке,ребре или в воздушном пространстве?
"Надо стараться все делать хорошо: плохо оно само получится."А.Миронов
Аватара пользователя
Grani111
Модератор

Сообщения: 3509
Зарегистрирован: 18 фев 2015, 11:52
Откуда: Батайск, Ростовская область
Техника: HYMER CL 642 2007г.
Имя: Александр

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Гоша999 » 14 авг 2016, 11:23

Датчик стоит в воздухе над ребрами. По поводу греть не греть, мы сейчас говорим про зону с оребрением и эту зону нужно охлаждать... Температура горелки это скорость движения аммиака, а охлаждение ребер это температура в холодильнике, причем одно зависит от другого!
Гоша999

Сообщения: 69
Зарегистрирован: 22 июн 2016, 23:12
Техника: Tabbert Diadem 490
Имя: Игорь

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение dizelcdi » 14 авг 2016, 14:10

Ребята! сейчас штудирую тему (не имея образования в теме по холодильникам), чтобы воткнуть в наш холодильник, еще и испаритель, а вернее агрегат с компрессором, для того, чтобы он работал на стоянках где есть 220 и помогалохлаждению в холодильной камере. если есть какие-нибудь идеи - в студию!!!
ведь наши холодильники даже новыми должны поддерживать температуру на 15, ну максимум 20 ниже забортной, так че ему не помочь?
сейчас есть в продаже небольшие компрессорные холодильники с маленькой морозилкой, вот его и думаю "скрестить"!!!
Действие должно догонять мысль. Худо будет, если перегонит!!! :pardon:
Аватара пользователя
dizelcdi

Сообщения: 869
Зарегистрирован: 21 фев 2015, 14:20
Откуда: Ставропольский край
Техника: Polar-520
Имя: Виктор

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Андрейка » 14 авг 2016, 15:42

Витя, не занимайся х... чуть не ругнулся :D
Нормально обслуженый холодильник выдает нормальную температуру. Стою в Абхазии, температура 30-34 каждый день. Холодильник пашет на газу. Вентиляторы в режиме "Авто". Температура в морозилке -4 в среднем, ночью может опустить примерно до -7. Температура в основном отделении +4 +7 в зависимости от загрузки.
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 4989
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Chevrolet Captiva LT и Hobby 495 FUe Excellent
Имя: Андрей
