Установка кулеров(охладителей) для холодильника своими рукам

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Artemka » 19 янв 2020, 11:54

Роман 02 писал(а):Алексей я рассчитываю ,что они наверное ночью не будут работать прохладно же или это не так?

У меня стоят в караване и в автодоме. Стоят купленные на Реймо комплекты. Регулятор температуры срабатывания установлен на минимум. Когда включаю, то ставлю на автомат. Перед Новым годом ездили с дочкой за Орел на фазенду и естественно запустил холодильник. На улице было -2-4 градуса. Вентиляторы работали. Караван стоит в гаражном кооперативе на -1 этаже, то есть ниже уровня земли, там +5+7 градусов. Когда запускаю холодильник, то через некоторое время они начинают вращаться. Выводы делайте для себя сами. Я за ними уже не слежу, только включаю тогда, когда включаю холодильники. В ближайшее время хочу сделать так, чтобы система охлаждения запитывалась автоматически при включении холодильников в обоих домиках. Чтобы не забывать выключать...
Лучший друг самизнаетекого :roll:
Artemka

Сообщения: 1761
Зарегистрирован: 02 май 2017, 15:12
Откуда: Россия, М.О., г.Королев
Техника: HymerVan522
ABI Adventurer с дверью сзади
Имя: Алексей

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Lion » 19 янв 2020, 11:59

А датчик температуры какую температуру измеряет?
Аватара пользователя
Lion

Сообщения: 141
Зарегистрирован: 31 дек 2018, 13:19
Откуда: г. Волжский
Техника: Solifer Artic 560 NS
Имя: Сергей

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение бурелом » 19 янв 2020, 17:29

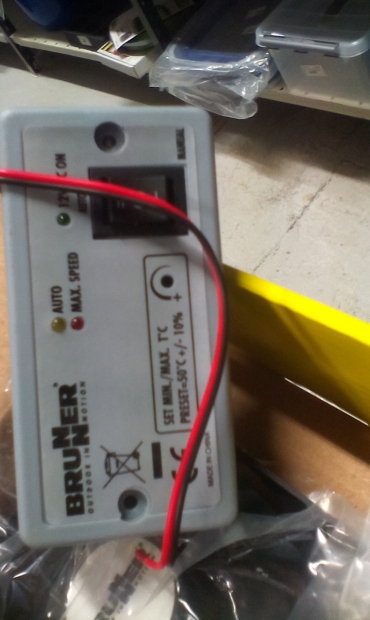

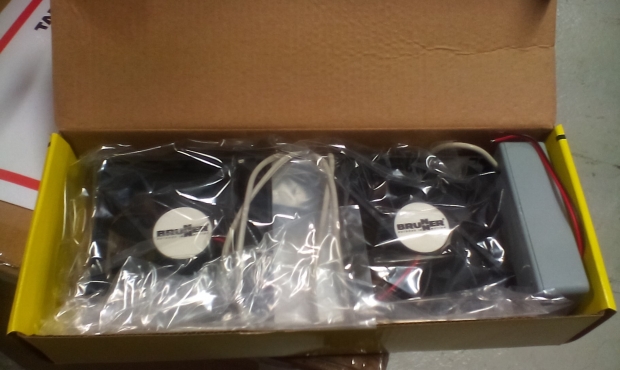

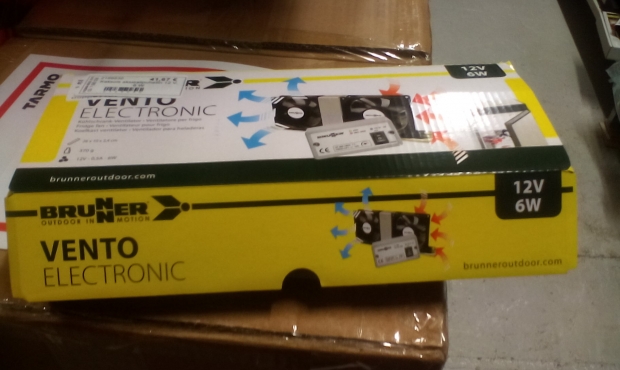

Ради интереса. Вот такой установочный комплект. Есть данные р темпиратуре срабатывания.

бурелом

Сообщения: 189
Зарегистрирован: 04 мар 2015, 20:17
Откуда: СПБ.
Техника: Solifer Artic 500 , Форд Фокус ,Шевроле Люмина.
Имя: Олег.

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Artemka » 19 янв 2020, 18:34

Lion писал(а):А датчик температуры какую температуру измеряет?

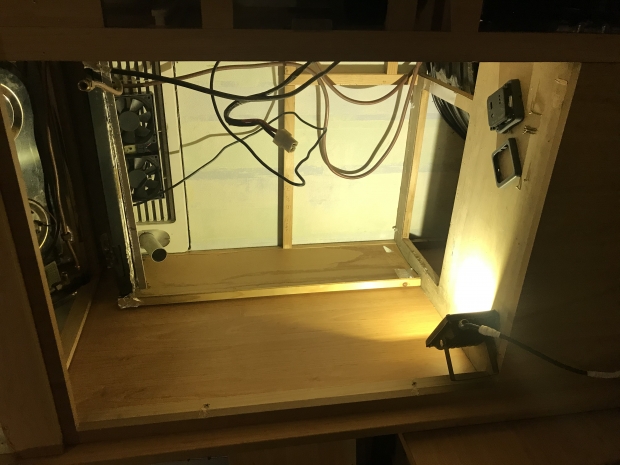

Датчик стоит на кронштейне в который вставлены вентиляторы. Я сейчас в караване вытащил холодильник и снизу видно разобранный пульт, а сверху вентиляторы. вот между ними он и установлен
Вложения
Лучший друг самизнаетекого :roll:
Artemka

Сообщения: 1761
Зарегистрирован: 02 май 2017, 15:12
Откуда: Россия, М.О., г.Королев
Техника: HymerVan522
ABI Adventurer с дверью сзади
Имя: Алексей

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Михаил СПб » 19 янв 2020, 23:54

Lion писал(а):А датчик температуры какую температуру измеряет?

Температуру воздуха в верхней части холодильного агрегата (в районе верхнего змеевика с ребрами охлаждения). Температура срабатывания 50гр цельс. (рабочая температура агрегата) +/- 3-5 град (регулируется на блоке управления).
Михаил СПб

Сообщения: 176
Зарегистрирован: 08 авг 2017, 10:36
Техника: Вольво ХС90+ Хобби 560
Имя: Михаил

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Андрейка » 20 янв 2020, 09:49

бурелом писал(а):
Ради интереса. Вот такой установочный комплект. Есть данные р темпиратуре срабатывания.


У меня именно такой BRUNNER.

Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 6555
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Renault Daster ll diesel и Hobby 495 FUe Excellent
Имя: Андрей

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grifonmg » 02 май 2021, 11:46

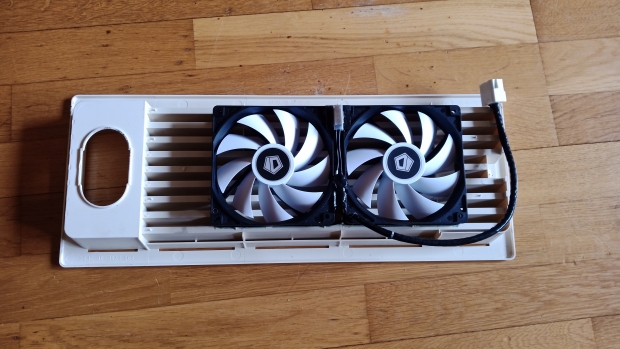

Сделал охлаждение холодильника с регулеровкой оборотов! :D Было приобретено: 2-куллера(12вольт 1250 об/мин 120х120мм)- 256руб за два, регулятор оборотов (шёл в комплекте с светодиодными светильниками)- цена 100руб(светильники без него на 100руб дешевле), фишка четырёх- контактная- 69руб, термодатчик 45°- 15руб.

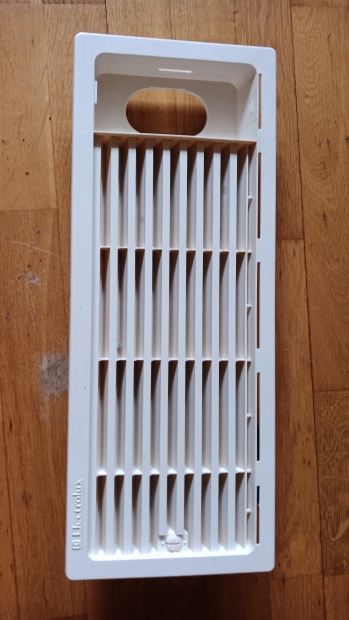

Решение было принято устанавливать на решётку( для удобства обслуживания). Вентиляторы крепятся к решётке четырьмя саморезами, датчик температуры сверху между вентиляторами.
Регулятором можно выставить обороты от 300 до 1250, при t45° - автоматически вентиляторы начинают работать на мах, после падения температуры- возврат оборотов к настройкам регулятора.
Вложения
когда у общества нет цветовой дифференциации штанов то нет цели
Аватара пользователя
Grifonmg

Сообщения: 421
Зарегистрирован: 18 ноя 2020, 22:15
Откуда: Королёв московская обл
Техника: Toyota fortuner ll +Avondale highlight470 L.E.
Имя: Тимоха

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение palex » 02 май 2021, 22:09

Grifonmg писал(а): регулятор оборотов (шёл в комплекте с светодиодными светильниками)- цена 100руб(светильники без него на 100руб дешевле),

Регулятором можно выставить обороты от 300 до 1250, при t45° - автоматически вентиляторы начинают работать на мах, после падения температуры- возврат оборотов к настройкам регулятора.

Не понял, что за регулятор. Как он обороты регулирует? ШИМ? Напряжение? Какую роль он в светодиодных светильниках играл? Где можно посмотреть что за светодиодные светильники, где он используется?
Аватара пользователя
palex

Сообщения: 509
Зарегистрирован: 26 фев 2015, 13:35
Техника: Honda + Tabbert Comtesse 530
Имя: Алексей

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grifonmg » 02 май 2021, 22:30

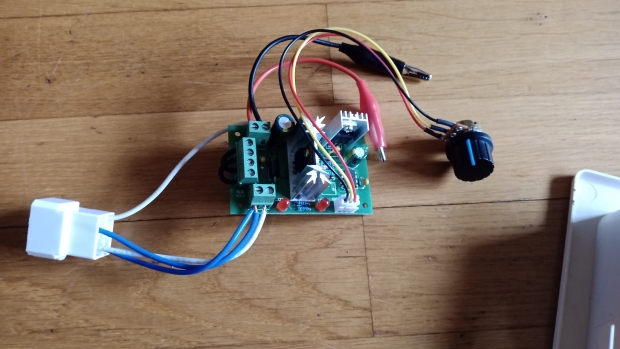

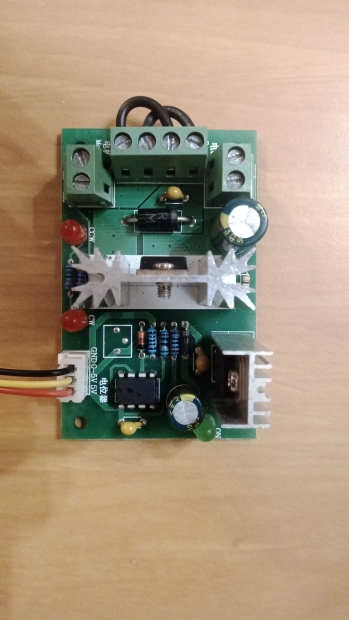

Используется для диммирования. Светильники светодиодные потолочные круглые ф35мм 1вт мощности. Регулятор шёл с пятью светодиодами. Покупал их на рынке (на совке мск) два года тому. Регулировка оборотов осуществляется в нем через шим, резисторов постоянных и регулируемого резистора.
когда у общества нет цветовой дифференциации штанов то нет цели
Аватара пользователя
Grifonmg

Сообщения: 421
Зарегистрирован: 18 ноя 2020, 22:15
Откуда: Королёв московская обл
Техника: Toyota fortuner ll +Avondale highlight470 L.E.
Имя: Тимоха

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grifonmg » 02 май 2021, 22:33

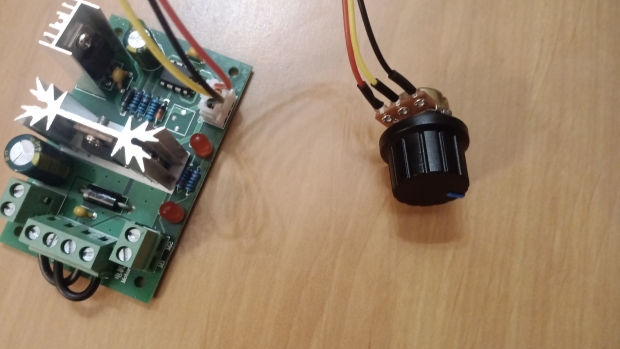

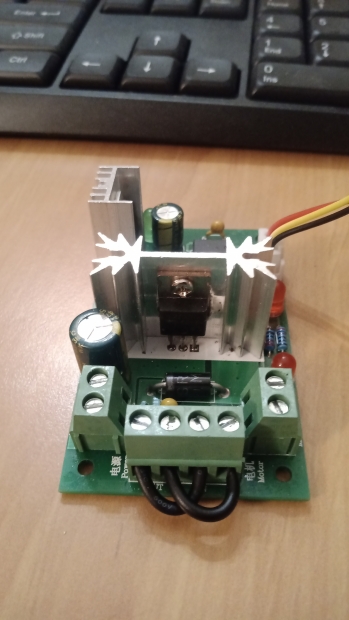

Вот вблизи
Вложения
когда у общества нет цветовой дифференциации штанов то нет цели
Аватара пользователя
Grifonmg

Сообщения: 421
Зарегистрирован: 18 ноя 2020, 22:15
Откуда: Королёв московская обл
Техника: Toyota fortuner ll +Avondale highlight470 L.E.
Имя: Тимоха

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grifonmg » 02 май 2021, 22:35

А так-то регулировку оборотов можно сделать из транзистора да пары резисторов, а этот просто валялся без дела
когда у общества нет цветовой дифференциации штанов то нет цели
Аватара пользователя
Grifonmg

Сообщения: 421
Зарегистрирован: 18 ноя 2020, 22:15
Откуда: Королёв московская обл
Техника: Toyota fortuner ll +Avondale highlight470 L.E.
Имя: Тимоха

Re: Установка кулеров(охладителей) для холодильника своими р

Сообщение Grifonmg » 02 май 2021, 22:37

Кол-во оборотов замерял осцилографом с 3-го провода куллеров
когда у общества нет цветовой дифференциации штанов то нет цели
Аватара пользователя
Grifonmg

Сообщения: 421
Зарегистрирован: 18 ноя 2020, 22:15
Откуда: Королёв московская обл
Техника: Toyota fortuner ll +Avondale highlight470 L.E.
Имя: Тимоха
