Рессоры на караван

[Grani111]

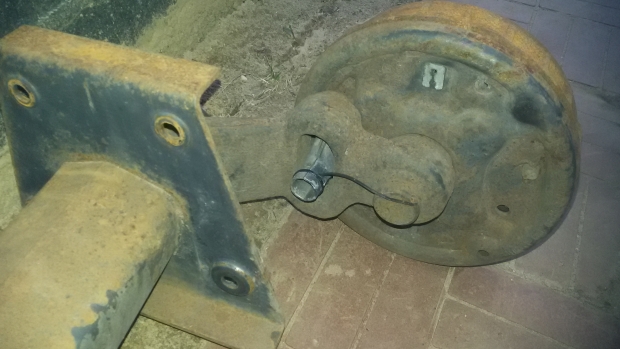

По оси,помню что ось была не простая,бесшовная 60х80 со стенкой 3,5 мм.

[maus75]

Для желающих переделывать подвеску, готовые ступицы https://www.drive2.ru/b/466330645082145287/

[Grani111]

Для желающих переделывать подвеску, готовые ступицы https://www.drive2.ru/b/466330645082145287/

А тормоза где?

[Вован]

Здравствуйте,друзья.После поездки в Крым в прошлом году и вывалевшимся холодильником,а так же развалился ящик,в котором он установлен. Решил поставить на свой караван рессоры.Изучил опыт Андрейки, других караванеров на Ю-тубе,Закупил всё необходимое.Но при это столкнулся с проблемой в виде долбаной А-образной рамы от конторы Ал-ко. Вскипятил себе мозг " как развести рессоры максимально близко к колёсам,для максимальной устойчивости каравана. решение было найдено.Возможно спорное,но это единственный вариант,как мне кажется.

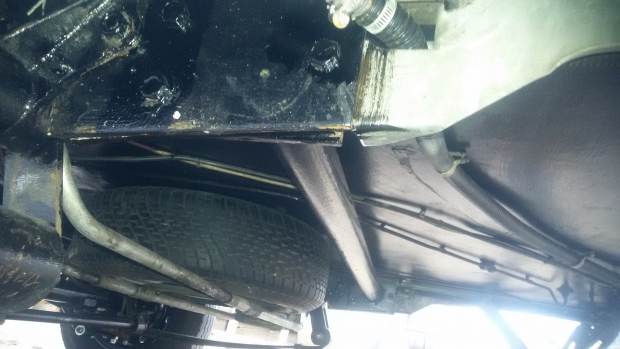

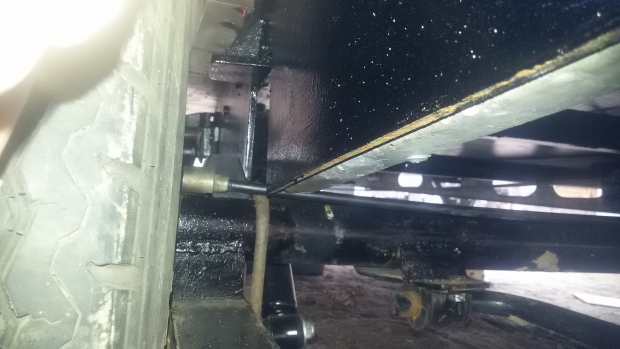

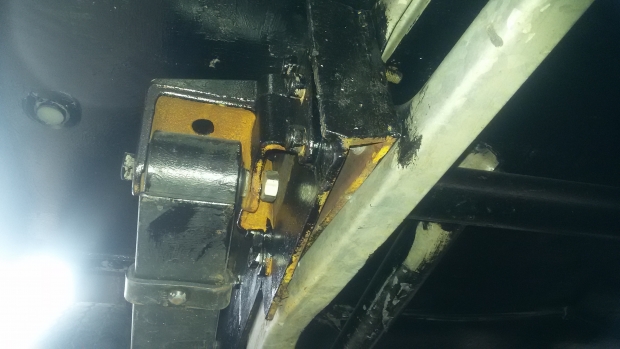

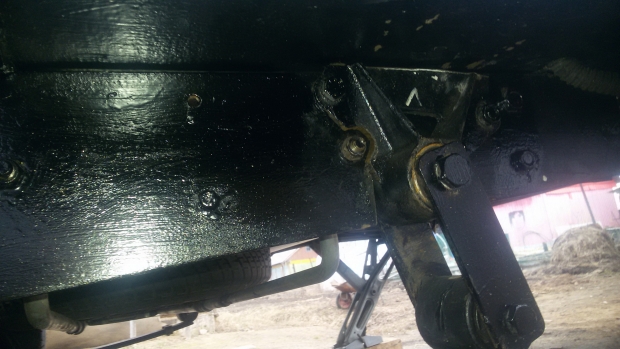

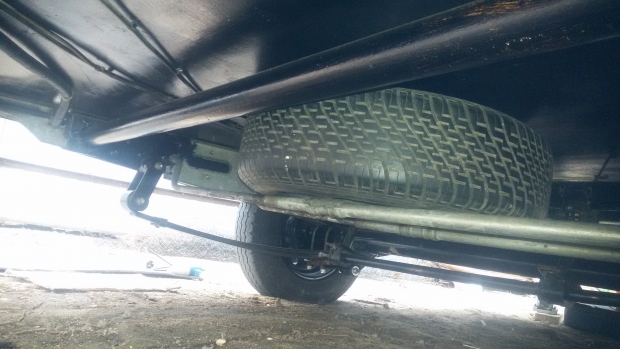

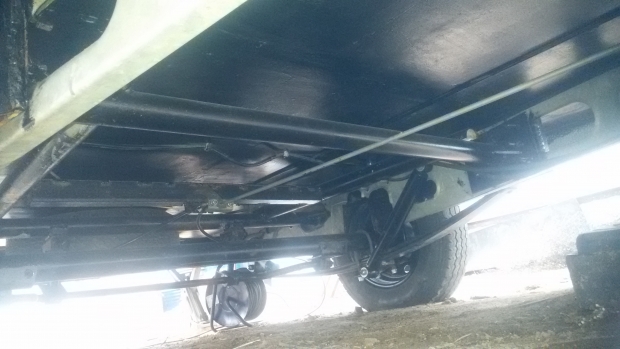

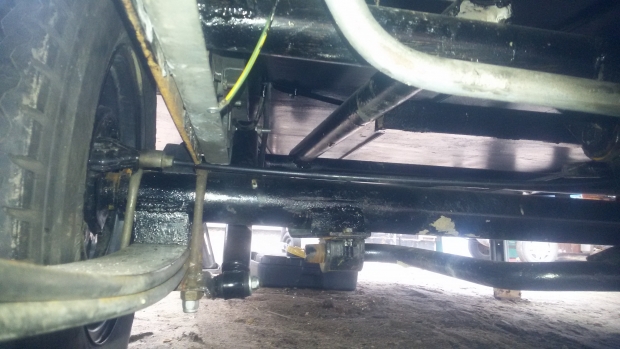

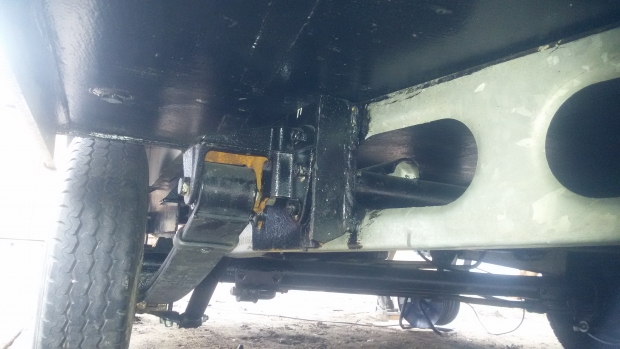

Усилил боковые лонжероны рамы,листами металла 8мм,вырезанных по размерам на гильотине,в дальнейшем подогнанных по месту. Соединил в передней части,где передние кронштейны крепления рессор,трубой примерно диаметром 55мм с фланцами и усиленными косынками.Впереди передние кронштейны задних рессор от ГАЗЕЛИ,сзади установлены задние кронштейны от передних рессор той же газели. Это даёт возможность сместить центр рессор внутрь рамы. Получается,что рессора перекрещивается с рамой. Но даже при самом сильном сжатии рессоры, она не достаёт до рамы.

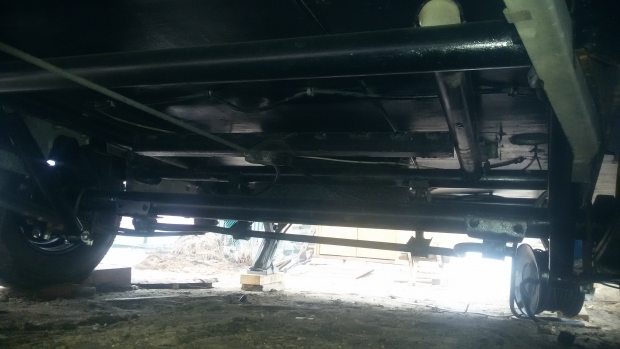

Сзади тоже кронштейны рессор соединяются между собой такой же трубой с фланцами и стянуты болтами.

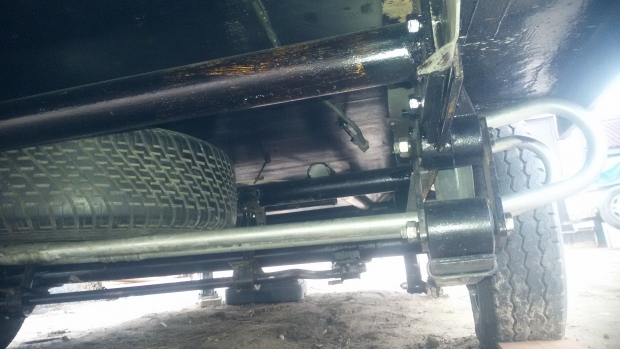

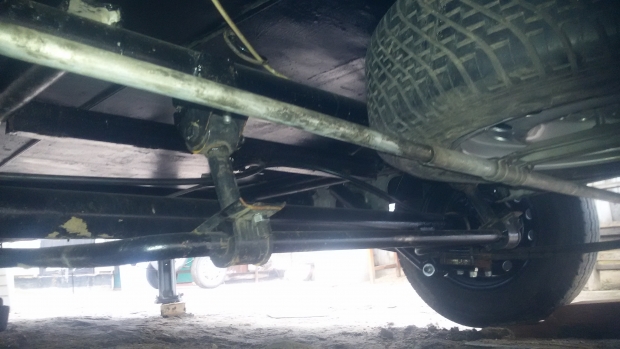

Установлен стабилизатор поперечной устойчивости от Газели нового образца,амортизаторы тоже газелевские.

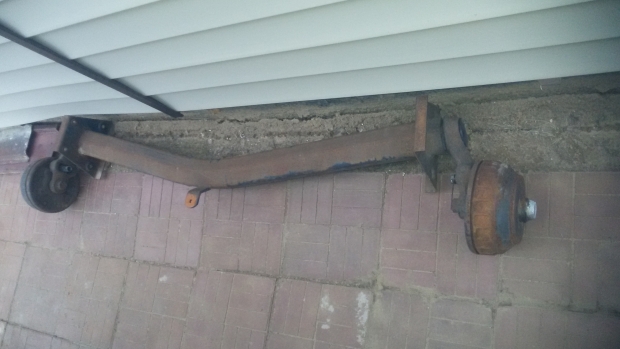

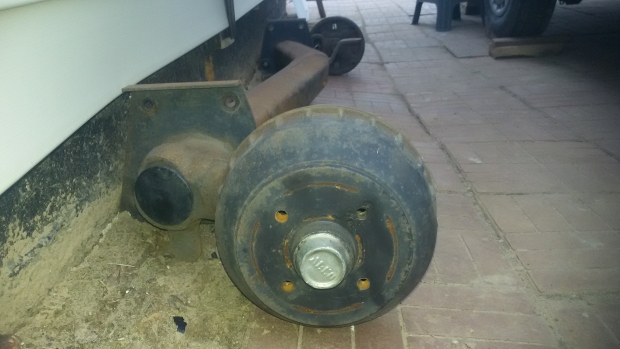

Ось. Ось заказал в конторе под названием bagem.ru, ребята занимаются прицепами, в том числе изготавливают оси на заказ.Заказал разболтовку под жигули т.е. 4*100 ,а было 4*98,ступицы с барабанами поставили knott,короче,доволен. По прикидкам,весу добавилось,но,кг на 100 не больше.Не критично,учитывая,что полная масса до этого была 1000кг.Итак,пробую вставлять фото.

[Андрейка]

Оригинальное исполнение! Молодец Володя!
Сфоткай караван при штатной загрузке. Куда выезжал после переделки? Если да, то как ощущения?

[Вован]

Выезжал на испытания. Жопа слегка задрана. Не было загрузки шмотьём ,было немного воды.
Первое, что заметил, это пропали пинки под зад. Проезд ж/д переездов практически не ощущается, ну, самую малость. На резиножгуте казалось,что прицеп сейчас оторвётся
вм есте с фаркопом.
В пршлом году сажал жену в прицеп что бы она определила где что скрипит, где что трещит. Поехал потихоньку она выдержала с километр, звонит, орёт."Стой, не могу больше"!
Подпрыгивала попой на сидении как она говорит см на20. Холодильник скакал вмете с ящиком, всё скрипело и трещало.
На рессорах же не звонит и всё тут. Я уж сам остановился зашёл в караван, жена сидит улыбается. Грит" вполне терпимо, с дивана попа не отрывается. Скрипов гораздо меньше." Ящик холодильника уже был отремонтирован и по любому не скакал.
Короче, я доволен. Раскачки на ходу нет,разгонялся до110. Короче,рессоры рулят

[Андрейка]

Первое, что заметил, это пропали пинки под зад. Проезд ж/д переездов практически не ощущается, ну, самую малость. На резиножгуте казалось,что прицеп сейчас оторвётся
вместе с фаркопом.

Это первое что замечается сразу!

Короче,рессоры рулят

Это точно!

[Вован]

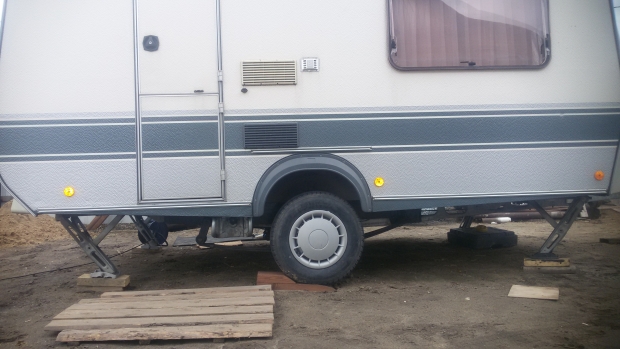

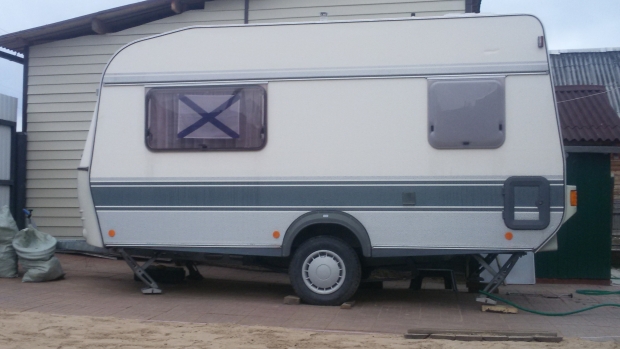

Сегодня сымитировал загрузку каравана. Пятилитровыми баклажками. 12штук. Плюс ёмкость для воды заполнил 50-ю литрами воды.итого 110л, примерно столько же и килограмм. А также бензогенератор, палатка, караванерская мебель, газовые баллоны,аккумулятор,- примерно 90 кг. Получилось около 200кг.Фотки прилагаю. В выходные хочу съездить на весы, к приёмщику чермета, взвеситься.
Фото начинать смотреть с последнего

[Grani111]

А для каких целей такой вот большой лифт оказался,если не секрет конечно?В принципе то можно и сделать уровень былой.

[Вован]

Можно было бы сделать посадку ближе к той,что бала, но пришлось бы делать подрамник,на него ставить рессоры,но всё это внутри рамы, Огромное расстояние между колесом и рессорой привело бы к минимальной устойчивости,максимальной раскачке.т.к. рама А-образная АЛ_КО,а это,скажу я вам, для переделки на рессоры не подарок.

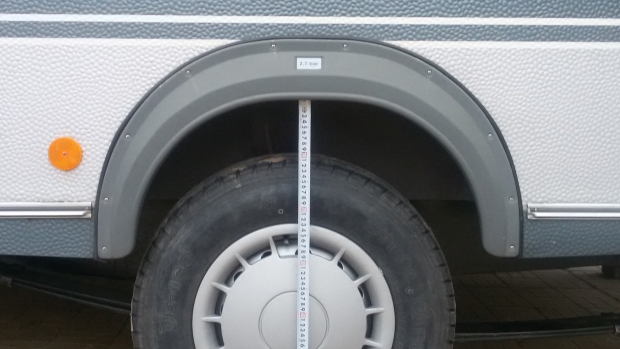

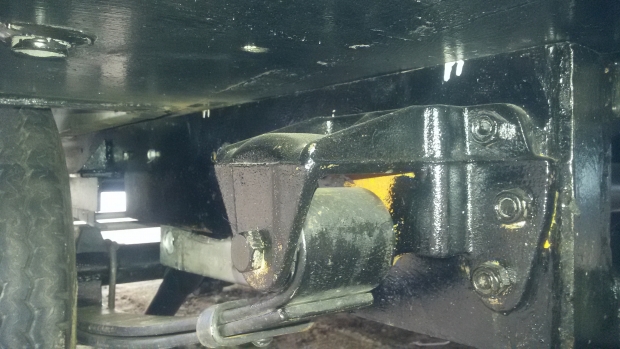

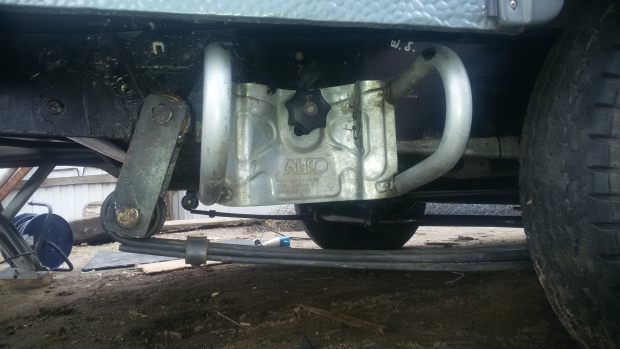

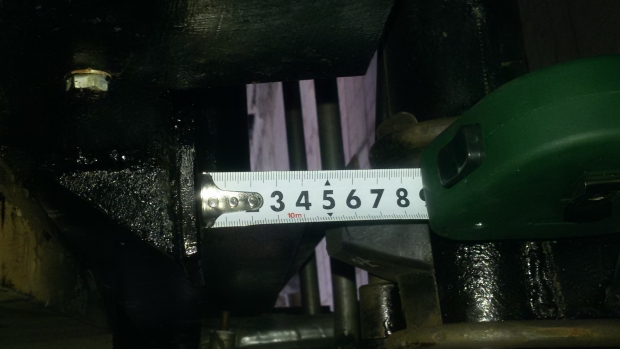

Рессоры у меня,см. выше постом,вплотную к колёсам. Поэтому, обратите внимание на заднее крепление рессор. Сайлент блок заднего кронштейна находится ниже сайлент блока переднего кронштейна. Вот они эти 7см,на которые караван стал выше.
Вообще то,как мне кажется, что одна из причин,по которой ставят рессоры, -это увеличение клиренса . А рессоры со временем ещё и просядут.

[Grani111]

Интерсно было бы,конечного мнение Сергея(Пуха)услышать бы...Но как по мне так,работа зачётная

[Grani111]

да и фото оси в разрезе рамы,хотелось бы поближе увидеть.Я так понял раму подпилили же снизу?
