Ремонт дышла каравана.

Ремонт дышла каравана.

Сообщение Андрейка » 05 май 2026, 08:23

Снова немного технического...
Если не следить за состоянием своей техники, то очередное путешествие может быть отменено или перенесёно из за поломки в лучшем случае или того хуже - может привести к ДТП.
Вот и мы в ходе поездки на встречу с друзьями оказались в подобной ситуации.
Я ещё со времён своей работы водителем - дальнобойщиком имею привычку в движении "слушать" технику, а при остановках обходить и осматривать.
Во время движения услышал незнакомый "Бздынь", остановился на площадке и не зря. При осмотре была обнаружена появившеяся трещина левого лонжерона дышла в районе крепления механизма тормоза наката. Поскольку трещина была свежая и частичная, соблюдая меры предосторожности доехали до ближайшего сервиса. Там трещину проварили, закрыли временной накладкой.




Чуть позже будет продолжение о том, как вопрос ремонта решается технически с помощью друга - Караванера Виктора "Енота". :good:
Починим, усилим, расскажем!

Р. S. Поговорив с ремонтниками, в том числе и с теми кто восстанавливал наш караван, узнал что это распространённая проблема.
И Виктор оказывается варил дышло на своём караване прямо в дороге... :shock:
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 6607
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Renault Daster ll diesel и Hobby 495 FUe Excellent
Имя: Андрей

Re: Ремонт дышла каравана.

Сообщение mid_e34 » 05 май 2026, 13:23

в общем - только дышло и удалось всунуть...
Аватара пользователя
mid_e34

Сообщения: 168
Зарегистрирован: 25 фев 2019, 20:36
Откуда: СПб
Техника: Toyota Fortuner 2.8TD+ KARSO KSL-48 (в ожидании)
Имя: Михаил

Re: Ремонт дышла каравана.

Сообщение Андрейка » 05 май 2026, 14:48

А нам больше и не надо было. Сварочный аппарат был в двух метрах. :)
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 6607
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Renault Daster ll diesel и Hobby 495 FUe Excellent
Имя: Андрей

Re: Ремонт дышла каравана.

Сообщение пет.мих.мих » 06 май 2026, 05:04

У меня тоже когда был Хобик,один луч дышла лопнул,ставил накладку в виде ромба и варил,самое лучшее что держит трещины на раме или на дышле-это ромб. :)
Аватара пользователя
пет.мих.мих

Сообщения: 607
Зарегистрирован: 28 янв 2017, 18:43
Откуда: Тюмень
Техника: Фиат Дукато 2.3 Елабуга +КомпасОмег2004 г.в.
Имя: Михаил

Re: Ремонт дышла каравана.

Сообщение Андрейка » 06 май 2026, 13:56

пет.мих.мих писал(а):У меня тоже когда был Хобик,один луч дышла лопнул,ставил накладку в виде ромба и варил,самое лучшее что держит трещины на раме или на дышле-это ромб. :)


Я же говорю - частая проблема оказывается...
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 6607
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Renault Daster ll diesel и Hobby 495 FUe Excellent
Имя: Андрей

Re: Ремонт дышла каравана.

Сообщение archibalddias » 11 май 2026, 08:37

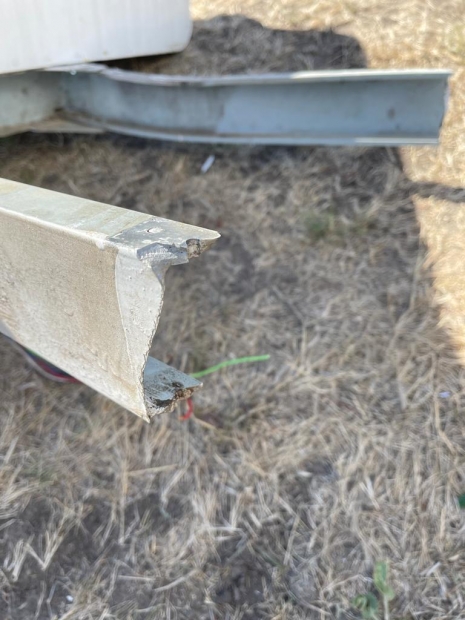

Частая, и у многих марок, если не у всех
Вложения
инь янь хрень пьянь
Аватара пользователя
archibalddias

Сообщения: 480
Зарегистрирован: 28 окт 2019, 17:48
Откуда: Moscow
Техника: Титан2.0
Имя: Михаил

Re: Ремонт дышла каравана.

Сообщение Андрейка » 12 май 2026, 08:21

archibalddias писал(а):Частая, и у многих марок, если не у всех


Да Миша! Действительно частая.

Кстати! Продолжу ка я про то, как было отремонтировано моё дышло Виктором.
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 6607
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Renault Daster ll diesel и Hobby 495 FUe Excellent
Имя: Андрей

Re: Ремонт дышла каравана.

Сообщение Андрейка » 12 май 2026, 08:57

Ну что рассказать в продолжении...
Виктор Юрьевич как всегда на высоте.

Теперь по порядку...

Заезжаем в цех и разбираем дышло, снимаем механизм тормоза наката. Срезать временную накладку долго не пришлось, отвалилась практически без усилий, потому как приварена была на честном слове. Оцинковку совсем не просто варить. Начинаем восстанавливать геометрию и готовить трещину уже к капитальной проварке. Надо ещё знать какой проволокой варить, с какой газовой смесью, как резать, тип газа при резке тоже имеет значение...

Трещина изнутри


Зачистили и расшили её


Восстановили геометрию, грамотно заварили и загрунтовали трещину.


Затем всё тщательно измерили и Виктор сел за колдовать за компьютер.


Сняли размеры, изготовили на лазере и гибочном станке сначала макет усилителей, потому как решили не только лечить больной лонжерон, но и превентивно усилить и второй.

Макеты из стали 1.5 мм и их примерка-подгонка.






После примерки и подгонки макетов, из 3-х мм оцинкованной стали вырезаны детали, согнуты на гибочном станке.

phpBB [media]





Витя Енот настолько суров - никаких старых шайб! Только новые, только хардкор! И из той же оцинковки в течении 5 минут изобразил комплект новых широких шайб!


В итоге всё получилось крепко и красиво!


Спасибо Виктору за очередное лечение нашего каравана, за позитив, за знания и опыт.
Еноты! Вы - классные! Лена как всегда гостеприимна! Мы вас любим!
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 6607
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Renault Daster ll diesel и Hobby 495 FUe Excellent
Имя: Андрей

Re: Ремонт дышла каравана.

Сообщение Андрейка » 12 май 2026, 09:03

Теперь те места, где обычно лопается дышло, вместе с усилителями имеют толщину металла суммарно 6 мм, что уже вселяет надежду на долгую и беспроблемную дальнейшую эксплуатацию каравана.

Но у нас рама BPW и дышло крепится к периметру рамы на болтах. Посмотрев конструктив, Виктор сказал, что в случае повторения ситуации с трещиной (чего с его слов повториться в принципе больше не должно), мы купим лист оцинкованного металла и без проблем сделаем новые лонжероны один-в-один как старые, только немного толще... :D

А ещё, чуть позже, я чтобы не плодить кучу тем, расскажу здесь же о том как Виктору не понравилось крепление нашего опорного колеса на поворотном кронштейне и он заставил меня приехать ещё раз и мы всё переделали.


Пы. Сы. Накладки (тренировочные) толщиной 1.5 мм лежат в гараже и если кому надо на дышло-раму BPW ( на PEITZ тоже подойдет скорее всего), могу подарить за вашу пересылку. :yes:
Не ждите чуда - Чудите сами! :gamer:
Аватара пользователя
Андрейка
Модератор

Сообщения: 6607
Зарегистрирован: 17 фев 2015, 21:29
Откуда: Богослово Подмосковье
Техника: Renault Daster ll diesel и Hobby 495 FUe Excellent
Имя: Андрей
