Самодельный блок питания для 12 В телевизора.Нужны советы.

[chili]

Спалив благополучно предыдущий телевизор(сам дурак -перепутал + и - ),купил новый(ну не новый,чиненый LG). На табличке телека - 19В , 1,6 А.
Вообще есть вот такая зарядка:
Но решил,что и так на сети навешано зарядок ,света и т.д.,поэтому хочу сделать отдельный хвост. Купил на Али примерно такой повышающий ДС/ДС :
Купил подходящий штекер,уже припаяли к куску провода от старой зарядки ноута.И только потом заметил,что на зарядках есть вот такой компенсатор:

Нашел еще старую зарядку с такой бобышкой.Вопрос -если я этот (с бобышкой) провод пущу от клемм нагрузки контроллера до ДС/ДС -будет смысл? Или она должна обязательно быть после ДС/ДС ?
Вопрос второй. А,да,собственно он вытекает из моей задумки- повесить телевизор на контроллер(у меня Дельта 2420).Я так понял,что на клеммах нагрузки,даже ночью есть напряжение аккумулятора(по мануалу режим ручной)? Т.Е.почти от самого акка будет идти ток(провода от контроллера до акка толстенные).А контроллер при разряде акка до порога сам мне и отключит телек если что? Порог там по умолчанию вроде 11В. А вопрос то такой: при включении света,подключении всяких зарядок- напряжение в сети же падает? Во всяком случае зарядник USB в прикуриватель с вольтметром показывает с включением очередного светильника все меньше и меньше. И на выходе с контроллера оно будет падать? Если да,то что? В настройках контроллера понижать порог отключения? Хелп.В электрике я еще тупее чем в технике.

[Artemka]

Удивительно!!! Сколько специалистов мгновенно появлялось, чтобы разобрать мои советы на цитаты и доказать, что можно сделать проще и дешевле. Ну практически на коленке и какой я баран.. А тут тишина... Неужели любителям DC-DC, бустеров берущих из ниоткуда огромные токи, любителям автоматов рассчитанных на 220, а применяемых на 12 Вольт сказать нечего?

[den!s]

чили- твой блок полное гавно, я такой использовал. заявленную мощность нифига не держит, греется и отрубается. пришлось в окно и из корпуса выкидывать чтобы ветром остужался.


но мысль правильная. поэтому я купил с запасом в корпусе - такой с ним проблем нет, уже пару лет отработал. им же питаю ноут.



по фишке на кабеле, это фильтр, должен быть на конце у телевизора. никакого смысла перед блоком нет, хотя и хуже не будет.

[Artemka]

но мысль правильная. поэтому я купил с запасом в корпусе - такой с ним проблем нет, уже пару лет отработал. им же питаю ноут.

Когда хотел домашний кухонный телевизор приладить в автодом, тоже купил подобный как на картинке Дениса блок. Только я взял на 24 Вольта, поскольку телевизор питался этим напряжением. Ну и ток у него должен быть не менее 3-х Ампер. Кабель с разъемом можете использовать любой, эта "бобышка" индуктивный фильтр. То есть там ферритовое кольцо, вокруг которого сделан один виток провода питания и заключен в цилиндрический корпус.
Ну а то, что у Вас на картинке, порнография...

[vashbezopastnost]

Спалив благополучно предыдущий телевизор(сам дурак -перепутал + и - ),купил новый(ну не новый,чиненый LG). На табличке телека - 19В , 1,6 А.
Вообще есть вот такая зарядка:
Но решил,что и так на сети навешано зарядок ,света и т.д.,поэтому хочу сделать отдельный хвост. Купил на Али примерно такой повышающий ДС/ДС :
Купил подходящий штекер,уже припаяли к куску провода от старой зарядки ноута.И только потом заметил,что на зарядках есть вот такой компенсатор:

Нашел еще старую зарядку с такой бобышкой.Вопрос -если я этот (с бобышкой) провод пущу от клемм нагрузки контроллера до ДС/ДС -будет смысл? Или она должна обязательно быть после ДС/ДС ?
Вопрос второй. А,да,собственно он вытекает из моей задумки- повесить телевизор на контроллер(у меня Дельта 2420).Я так понял,что на клеммах нагрузки,даже ночью есть напряжение аккумулятора(по мануалу режим ручной)? Т.Е.почти от самого акка будет идти ток(провода от контроллера до акка толстенные).А контроллер при разряде акка до порога сам мне и отключит телек если что? Порог там по умолчанию вроде 11В. А вопрос то такой: при включении света,подключении всяких зарядок- напряжение в сети же падает? Во всяком случае зарядник USB в прикуриватель с вольтметром показывает с включением очередного светильника все меньше и меньше. И на выходе с контроллера оно будет падать? Если да,то что? В настройках контроллера понижать порог отключения? Хелп.В электрике я еще тупее чем в технике.

Не указали характеристики этого преобразователя. Какой у него выходной ток?
Какой ток потребления у телевизора? Измеряется в амперах и должно быть указано в характеристиках изделий.
Существуют так же подобные преобразователи для питания ноутбуков.
Можно и их использовать важно чтобы напряжение тоже соответствовало.

Цилиндрическое утолщение на кабеле это фильтр высокочастотных помех, нужен для устройств питания от сети 220в.
Для преобразователей постоянного напряжения не нужен, но и не мешает работе. Так что можно его оставить.

[chili]

Всем,кроме Артемки,спасибо. (Там вместо прошенных в названии темы советов очередной желчный выпад,причем явно не мне.Ну и слава богу )
Китайское говно за 200 р. с второго моего фото оказалось именно тем , чем и должно было оказаться- т. е. говном. Что то преобразовывать отказалось наотрез. Рекомедованные в описании на али ренимационные мероприятия в виде прокрутки регулятора БОЛЕЕ 20 оборотов против часовой стрелки привели только к образованию мозоли на пальце)
Заказал ,что рекомендовал Денис,а пока попользуюсь универсальной(с 1-го фото),в прошлом году ноут от него работал. Тьфу,тьфу...

[Artemka]

Всем,кроме Артемки,спасибо. (Там вместо прошенных в названии темы советов очередной желчный выпад,причем явно не мне.Ну и слава богу )
Китайское говно за 200 р. с второго моего фото оказалось именно тем , чем и должно было оказаться- т. е. говном. .

И в чем жечность моего выпада? Вы же подтвердили сами, что это дерьмо. Про то, что Вам написал Денис, я так же написал, что оно у меня есть правда на 24 вольта и работало замечательно. Есть техника, а есть коллективные клинические проявления...Как говорит народная мудрость "Ничто так не сближает людей, как дружба против кого нибудь"...Я рад, что подружил многих из вас.... Теперь можно на покой...Буду заглядывать периодически, чтобы посмотреть как происходит борьба с невежеством и как шишки набиваете....

[nelli]

Алексей, зря ты так. Нормальный мужик, граммотный, знающий, но временами невыносимый! Тем не менее несколько твоих советов мне помогли

[Artemka]

Алексей, зря ты так. Нормальный мужик, граммотный, знающий, но временами невыносимый! Тем не менее несколько твоих советов мне помогли

Возможно и зря, но решение принято. Принято вообще относительно всех соцсетей и форумов.
Когда я учился в техникуме и ВУЗе, у меня были просто замечательные учителя, грамотные, знающие, опытные...Но такие не выносимые- они заставляли нас не зубрить для получения хорошей оценки, а думать. Очень приветствовалось, когда нам давали вводные, а мы применяя знания доходили до цели сами.. Очень ценили критическое мышление... Это когда мы сначала искали негативные моменты в ходе решения задачи, чтобы их минимизировать и придти к правильному решению. Вероятно по этому, мне так же хотелось не дать готовое решение(естественно на мой взгляд, не утверждаю что оно было единственно правильным и верным), а помочь человеку сделать это самому!
Но что сделано то сделано...На этом хочу откланяться

[Alho026]

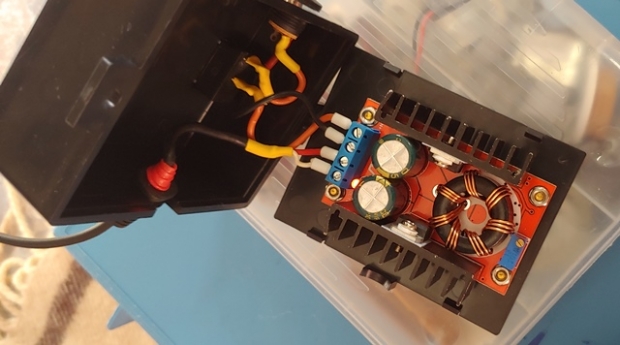

Купил блок 12-19V на Али, работает уже два года как часы и без напилинга )))

[ruslan01]

У меня был СССР портативный телек Шилярис. Выжирал аккум 90 а, очень эффективно) Я задумал в дороге закачивать фильмы на планшет и см . т к у них энерго потребность ниже. Пока не прижилось. Но lcd tv я сделал из мультимедийного монитора на 12в. еще и dvd 5.1 с 5 колонками) так что кинотеатр получился)
Приобрел проектор с андройд за 6270 руб. пока через инвертор в автономке не пробовал. См дома на стене)
